نقش کامپیوتر صنعتی در هر لینک
1. ضبط تصویر: به طور کلی، این یک دوربین پورت شبکه و یک دوربین USB است. هرچه سرعت رابط و پهنای باند بالاتر باشد، حد بالایی پیکسلها و فریمهای تصویر گرفتهشده بیشتر میشود. (بیشتر از USB 3 استفاده می کنند.0 و تراشه های Intel 1g، 2.5G و 10g)
2. تجزیه و تحلیل بصری: تجزیه و تحلیل تصاویر گرفته شده. هرچه پیکسل های تصویر بالاتر باشد، نقاط آنالیز بیشتر و تقاضا برای GPU و کارت گرافیک بیشتر می شود. در همین حالت، هر چه عملکرد کارت گرافیک بالاتر باشد، سرعت آنالیز بیشتر می شود. (کارت گرافیک مستقل معمولاً برای تجهیزات تشخیص با سرعت بالا استفاده می شود)
3. جداسازی مسیر: به طور کلی، مشکلات شناسایی شده با توجه به ویژگی های مختلف از هم جدا می شوند. به عنوان مثال، اگر غذا فقط خالی باشد و چیزی وجود نداشته باشد، توسط باد شدید فیلتر می شود. به طور کلی، پورت سریال سیگنال بسته شدن سوئیچ را ارسال می کند یا PLC را برای عملیات پیچیده تر وصل می کند.
نمونه هایی از استفاده واقعی:

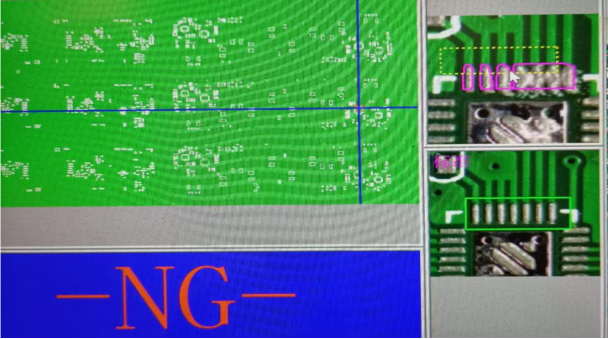

تشخیص اثر قلع SMT
از طریق تجزیه و تحلیل و مقایسه با تصویر تنظیم شده، مشخص شد که برد مدار با اثر بارگذاری قلع مطابق با استاندارد، دارای خطای ng خواهد بود. در این مرحله بازوی ربات به طور خودکار آن را می برد و یا در مرحله بعد به سمت پست تعمیر جریان می یابد و توسط پرسنل تعمیر رسیدگی می شود. در مورد اتوماسیون کم، شخصی درپوش را باز می کند و برد PCB را می گیرد و سپس شروع را برای ادامه تولید فشار می دهد.
تشخیص اپلیکاتور فیلم نور پس زمینه:
فیلم نور پس زمینه تلفن همراه توسط دستکاری کننده از طریق پورت شبکه یا USB برای گرفتن شی واقعی چسبانده می شود و سپس آنالیز انجام می شود. پس از تأیید صحت موقعیت های مواد، مرحله بعدی ترکیب وارد می شود و سپس دوربین فیلم را می گیرد تا اطمینان حاصل شود که خمیر یکدست است و به مرحله بعدی می رود.
اینها نسبتاً پیچیده هستند، تعداد قاب های عکس خوانده شده زیاد نیست و ظرفیت پردازش گرافیکی مورد نیاز زیاد نیست. اساساً اکثر رابط های ماشینی می توانند استانداردها را برآورده کنند.
تجهیزات تست مولفه:
این نوع تشخیص سریع است. در هر ثانیه ده ها یا حتی صدها قطعه شناسایی می شود. تعداد پیکسل های خوانده شده زیاد نیست، تعداد فریم ها بسیار زیاد است و افت فریمی وجود ندارد. این نوع تشخیص به رابط های شبکه نسبتاً بالایی نیاز دارد. به طور کلی از کارت های شبکه گیگابیتی اینتل استفاده می شود. با این حال، با بهبود سرعت تجهیزات، الزامات برای گرفتن تصویر و پردازش تصویر از رابط شبکه نیز بیشتر می شود. سپس باید با بازار همراه شویم و ارتقاء دهیم.
